隨著科技的進步

制造業快速地向

數字化、信息化、智能化轉變

智能制造日益成為

世界先進制造業發展的重要方向

船舶工業作為工業的集大成者

正朝著數字化、智能化大步邁進

三維激光掃描技術作為

數字化、信息化領域中重要的基礎性技術

在船舶產品

設計、制造、評估、檢修等過程中

發揮著越來越重要的作用

為船舶業實現高速、高質量的發展

提供了更多的可能性

船舶業的行業需求

?船舶設計：虛擬安裝、逆向工程、驗收存檔

?船舶建造：分段精度控制、工藝制造檢測、船舶內裝檢查、模擬搭載、竣工驗收、集裝箱模擬試箱

?運營維護：數字存檔及可視化、建立三維信息模型、數字化管理、船舶改造升級、日常檢修維護

三維激光掃描技術優勢

相對于傳統工程測繪，三維激光測量技術作為一種全新的現代測量技術，為空間三維信息的獲取提供了全新的技術手段，其在精度、速度及操作性上擁有巨大的優能勢。其主要的特點如下：

l 非接觸式測量

船舶制造造價高，投入人力物力量大。三維激光掃描技術非接觸式的數據獲取方式，避免了測量時人員與船舶的直接接觸，有效保障了：

• 由于人為操作不當對船舶造成的損壞

• 避免了船舶復雜的結構對工作人員造成的人身安全隱患

• 同時不影響測量區域的正常工作

l 高精度數據獲取

船舶等工業制造生產，要求數據的精確性、縝密性。三維激光掃描技術可為船舶業提供毫米級的真實三維數據，滿足船舶在設計、生產、投入運營等過程中對于數據的高標準需求。

l 高效測量速率

船舶體積巨大，涉及到的數據繁多。傳統的依靠人力進行數據獲取的方式明顯無法滿足船舶的按期交付。三維激光掃描技術可實現每秒百萬點的空間數據獲取，例如Faro Focus Plus S 350，測量速率可達200萬點/秒。

l 數據獲取全面

船舶結構復雜且多異形結構裝置。在進行數據獲取時，總存在人力無法涉足的盲區，數據的短缺直接影響到船舶生產的質量和速度。三維激光掃描技術可以全方面、完整的獲取船舶的空間三維數據，將數據盲區縮小到最小范圍。

l 便攜易操作

三維激光掃描設備具有集成、高效的特點。功能齊全，節省人力。Faro S系列的設備重僅4.5kg，容易攜帶，操作便捷，可在不借用外部設備的條件下一人完成工作，即便是面對體積龐大的船舶，依然可實現單兵作業。

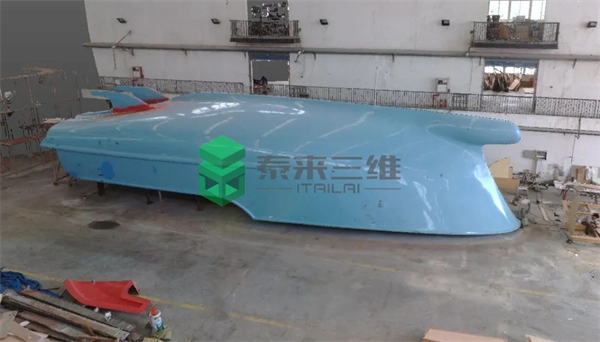

船舶三維數字化案例分析

?外業數據獲?。?/span>

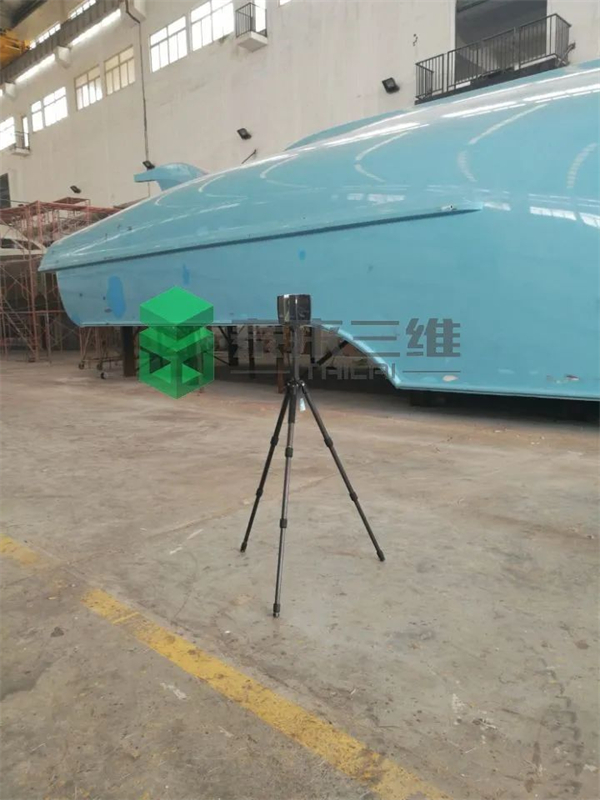

利用Faro Focus Plus S 350對船舶進行分站式掃描，獲取空間內整體的三維點云數據。

?內業數據處理：

將采集到的點云數據導入到三維數據處理軟件中，進行每站數據的自動拼接以及多余噪點的去除，得到完整的三維點云模型。

?數據應用分析：

基于處理后的點云數據可進行對比檢測、曲面精確度分析等操作。

（二維檢測）

（三維檢測）

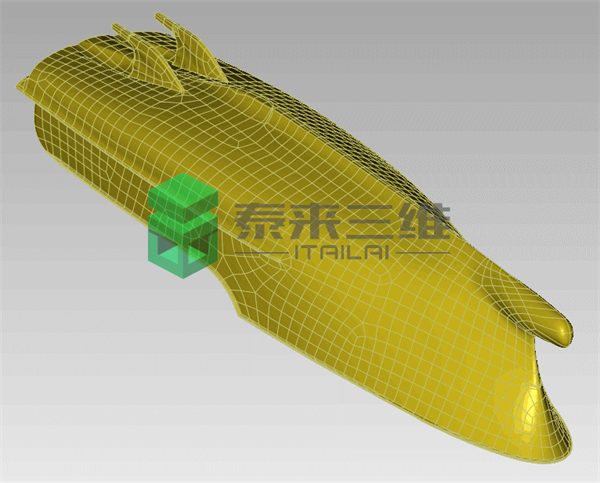

（精確曲面）

?數據建檔交付：

將客戶所需數據格式進行打包交付?？蛻艨赏ㄟ^兼容軟件輕松導入所有常用的數據，為工業指導和后期改造提供解決方案。

信息技術的飛速發展深刻的改變著傳統制造業，從產品的構思、初步設計、詳細設計、工程管理、物資采購、生產制造、品質控制、日常維護、改造升級直至拆檢的產品全生命周期，每一個環節均與信息化、數字化緊密相連。

研究及推廣三維激光掃描技術

在船舶行業的應用

將進一步提高我國船舶工業的

數字化設計與制造的綜合能力
