泰來三維數字化服務 BIM工程驗收檢測 BIM工程逆向輔助設計 建筑外立面改造 鋼結構幕墻安裝檢測 建筑裝飾裝修輔助設計 本文講解關于三維數字化在建筑工程BIM領域中的應用。三維激光掃描儀突破傳統單點測量的方式，高效快速記錄被測物體的外觀、結構、紋理等信息，對測量的對象進行實景復制。利用測量點云可以快速制作CAD建筑圖紙、虛擬安裝、BIM模型等。

BIM譯為建筑信息模型。BIM的核心是通過建立虛擬的建筑工程三維模型，利用數字化技術，為這個模型提供完整的、與實際情況一致的建筑工程信息庫。BIM技術在我國建筑業已被廣泛應用，它的廣泛應用與三維掃描技術息息相關。

為什么說BIM與三維掃描技術息息相關呢？因?yàn)樵?/span>BIM工程建筑過程中，實際物體數據的采集和建筑模型之間的校對聯通非常重要。而工程建設一般涉及到的數據量都十分龐大且繁瑣。傳統的數據采集方式耗時太久，所需人力物力較大，數據準確性得不到保障不說，工程進度等各方面也會受到影響。而三維激光掃描技術在工程建設中最本質的應用就是現場數據的獲取，區別于傳統的點測量，它是建筑工程的大數據保障，任何模型校對、參數調整、工程交付、實測實量都基于這個大數據開展。三維掃描所提供的數據可以通過BIM類處理軟件進行大量后期開發利用。

舊城外立面測繪案例

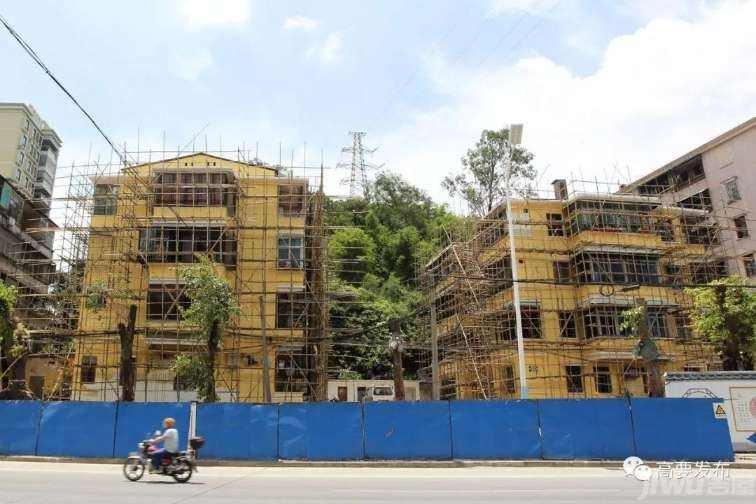

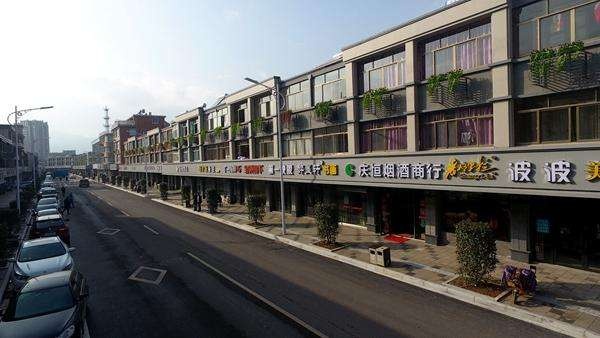

舊城外立面測繪更新是當前國情形勢下一個很重要的課題，特別是在中央政府制定了2020年全面實現小康社會的宏大目標之后，大規模的城市面貌改造在國內的各城市鄉鎮如雨后春筍般涌現出來，如何在新的時代環境下通過改造舊建筑，使其煥發新的生命，已經成為全社會所討論和關注的焦點。

處理好新舊建筑關系是城市藝術水平的集中體現和關鍵問題,也是難點問題,不可等閑視之。在一個城市區段內,新與新之間不但要對話,新與舊之間更要有溝通對話,而不是相互對立,總體要協調。舊城測繪不僅應滿足于完善公共設施、改善市區環境, 使之成為更適合居住、工作或休憩的場所, 從而提高物業價值、改善地區經濟狀況、增加政府稅收或減少政府支出, 而更應希望通過反映并代表公眾心聲和利益的更新, 使舊城可持續改善、社區可持續發展、居民可和諧生活。

項目實施

通過外業掃描、內業成圖的方式為立面改造設計提供原始的立面圖紙，效率是常規測量方式的10倍以上。

外業數據獲取

項目利用的是Faro Focus S350大距離三維掃描儀，自由設站快速精準掃描得到舊城外立面數據。

內業數據處理

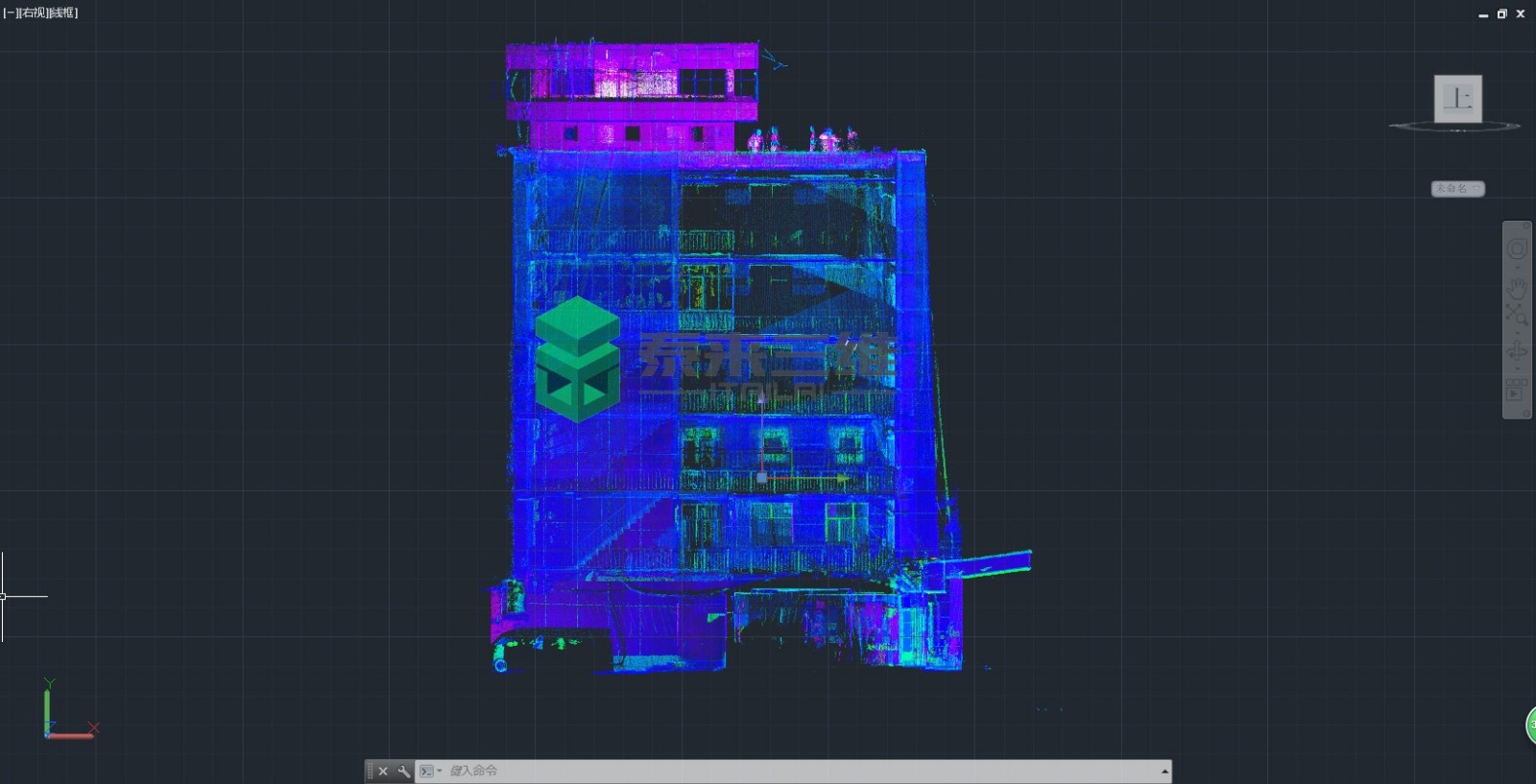

將數據導入相應數據處理軟件中，通過軟件的智能型自動識別去噪，剩余無法智能去噪的數據我們通過手動進行去噪。最后將拼接好的數據進行3D素模或彩模。

項目總結

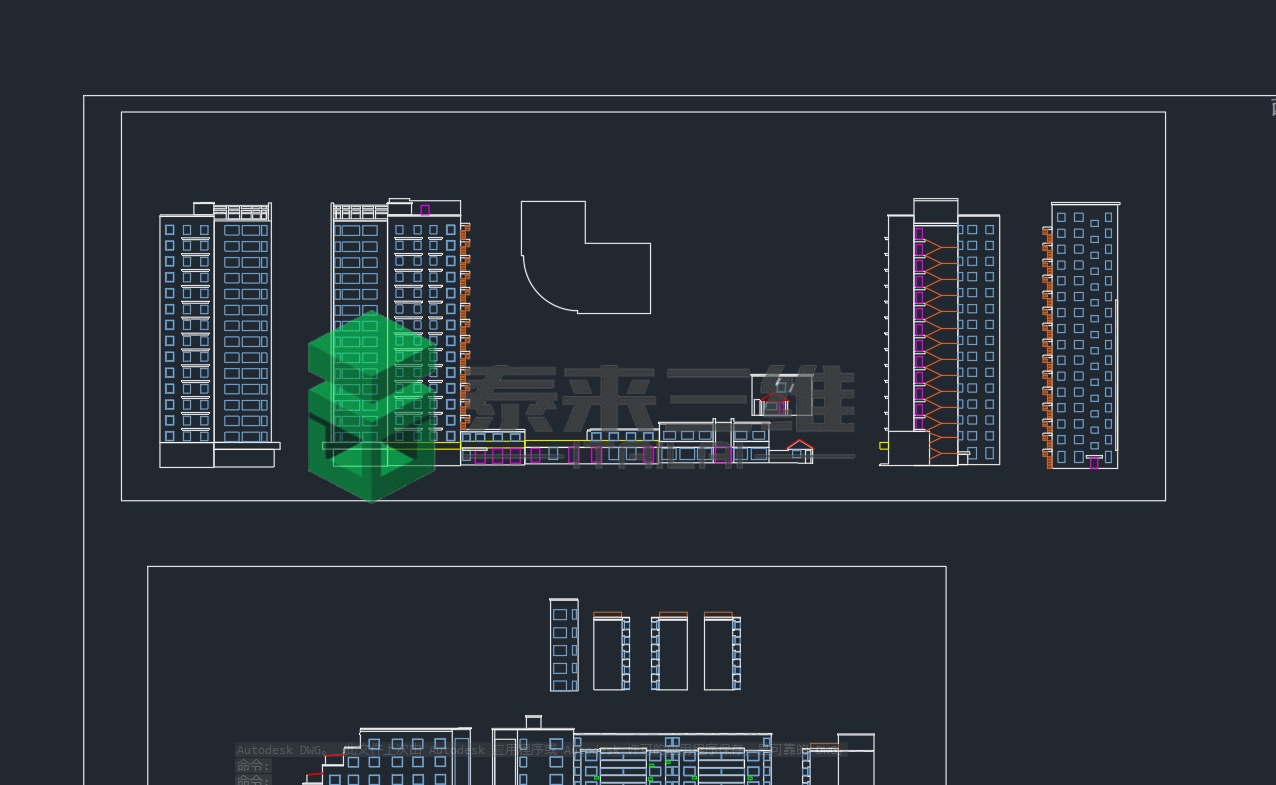

有了三維點云作為直觀的依據，二維圖形對照三維點云的參照，業主方、施工方、監理方都能很直觀地看到數據原始的狀態，也能通過二維圖形做數據對比。它的介入，不僅解決了常規測繪對于此類工程項目的效率及真實度問題，解決了以往業主方與審計方對數據總量不清不楚、施工方所提交工程量統計與實際工程量不符、監理方無從認定數據可靠性等問題。

現階段，三維激光掃描技術與BIM模型的集成在項目管理中的主要應用包括：工程質量檢測與驗收、建筑物改造、變形監測以及工業化將裝修等。隨著三維激光掃描技術與BIM技術的進一步發展，二者在項目管理中的應用會進一步擴大加深。
